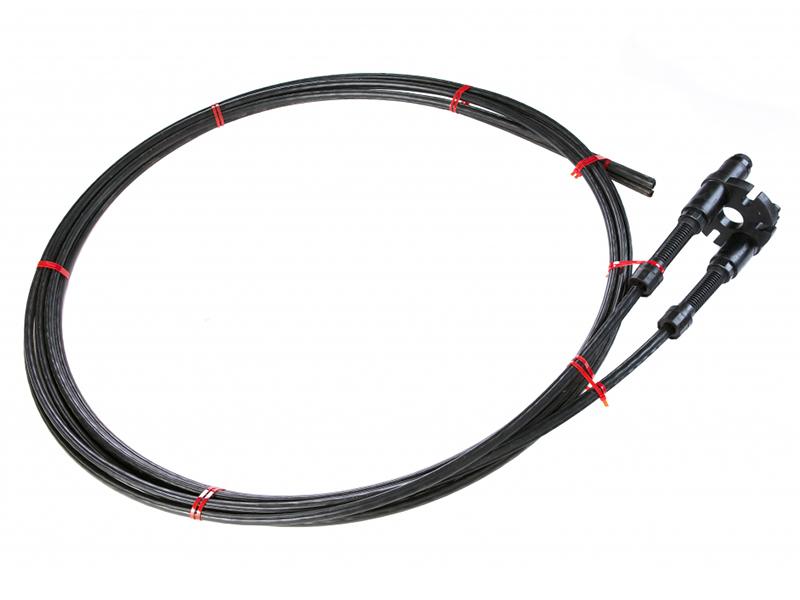

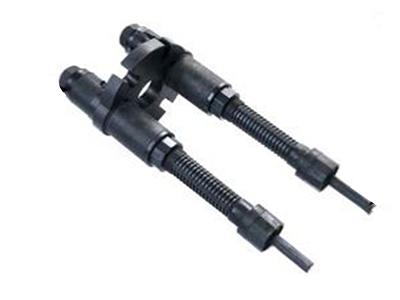

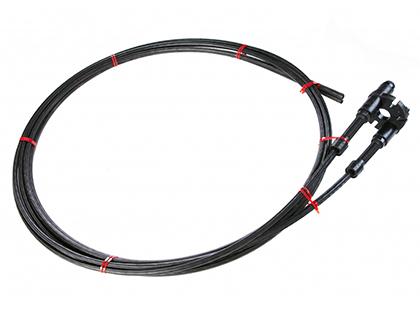

Anclaje de cable temporal modelo RXI

El anclaje de cable temporal modelo RXI tiene funciones integrales de recuperación, monitoreo de fuerza interna en tiempo real y dispersión de tensión. Se aplica en fosas de cimentación profundas. Sus ventajas incluyen: alta eficiencia de trabajo, monitoreo de la tensión interna en tiempo real, desmontable después de completar la construcción.

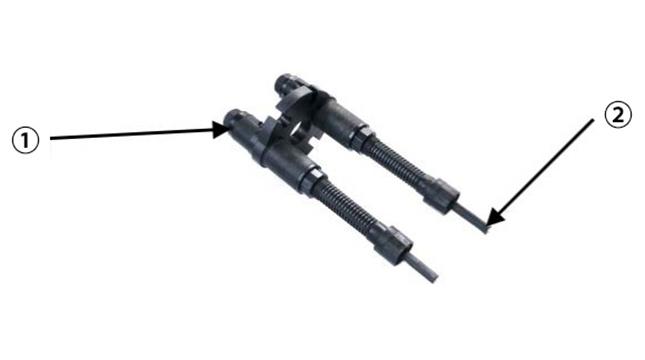

① Componente para la medición de fuerza incluido
② Transmisión de datos por cable

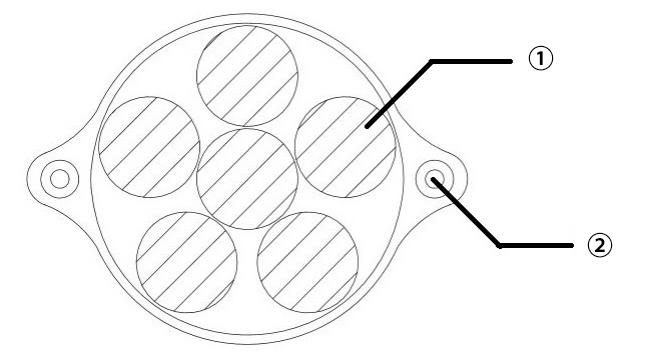

① Tendón de acero
② Cable

• Foso de cimentación
• Talud temporal
• Estructura para contrarrestar las fuerzas de levantamiento
• Fijación de plataforma de soporte de puente

• Proceso de construcción: lechada por entubado
• Diámetro de la placa de soporte: 205mm
• Espesor de la placa de soporte: 20mm
• Tipo de función: fusión en caliente desmontable, monitoreo de la fuerza interna en tiempo real
• Nivel de responsabilidad con el medio ambiente: PE ecológico, no contamina el agua del subsuelo
• Tipo de cordón de acero indicado：Φ15.2/Φ12.7
• Tubo indicado para lechada: no se requiere

• Monitoreo inteligente de la fuerza interna en tiempo real

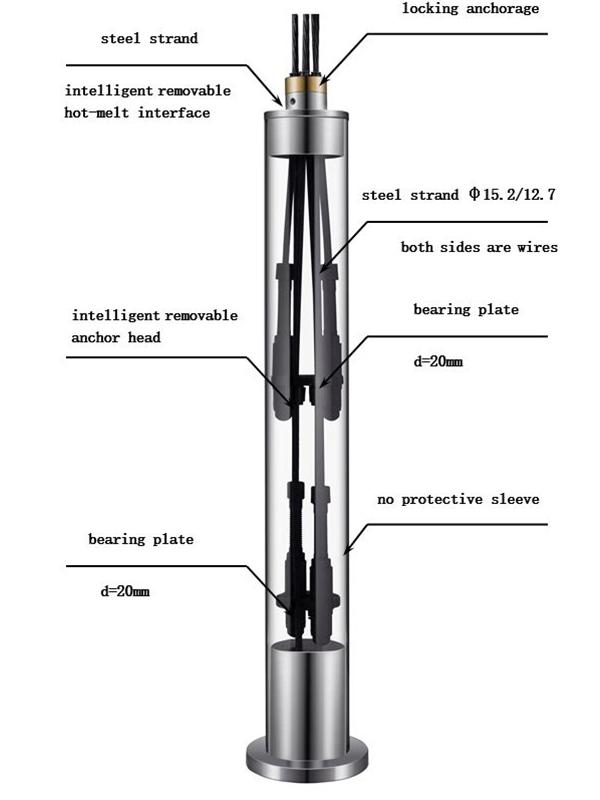

  El extensómetro localizado en el extremo fijo de la parte libre de deformación del cordón de acero está localizado en la cabeza de la sección final de anclaje. El extensómetro está recubierto con un relleno. La precisión del extensómetro convencional solo puede monitorear cada anclaje como unidad complete, mientras que el anclaje inteligente puede supervisor la fuerza interna de cada cordón de acero en el anclaje. Tiene una mayor precisión y permite el análisis de la distribución de la capacidad de carga de cada unidad del anclaje basada en la medición.
• Función de recuperación de fusión en caliente
  El anclaje al terreno de recuperación de fusión en caliente implementa tecnología de fusión en caliente desmontable y equipo de recuperación automática para ayudar a la extracción de todos los tendones una vez completado el trabajo de apuntalamiento. Esto permite ahorra en material y proteger el suelo a la vez de brindar un ambiente ecológico de construcción para el espacio adyacente circundante, resolviendo efectivamente el problema de residuos de tendones de acero en el suelo.
• Tensión dispersiva de compresión
  Forma un ensanchamiento de fondo en la sección de anclaje en la placa inferior utilizando un proceso de jet grouting y distribuye la placa de apoyo en el área de anclaje de manera razonable. De esta manera, la dispersión de la tensión interna puede lograrse.

Pregunta 1: ¿En qué consiste el jet grouting?
Respuesta: El proceso de jet grouting adopta principalmente un método improvisado de aspersión rotativa de alta presión para formar una sección de anclaje por ensanchamiento de fondo mediante aspersión rotativa en la placa de soporte del anclaje. Más >>

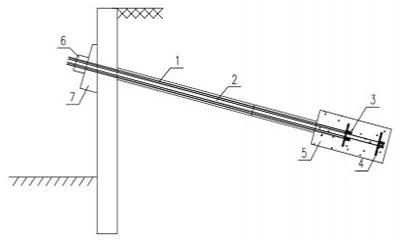

① Tendón no adherido con cable;
② Segmentos libres;
③ Anclajes de fusión en caliente;
④ Placa de soporte;
⑤ Sección de anclaje;
⑥ Anclaje;
⑦ Placa de base

Pregunta 2: ¿La medición de fuerza inteligente de este producto registra información de cada anclaje?
Respuesta: La precisión de la medición inteligente de este anclaje puede incluso registrar información de cada cordón de acero.

Pregunta 3: ¿Cómo se vigila la medición de los datos?
Respuesta: La vigilancia en tiempo real puede llevarse a cabo a través de dispositivos móviles, computadoras y similares, ya que la información se transmite a los dispositivos vía transmisión inalámbrica después de su medición in situ.

Pregunta 4: ¿Cuál es la medida de entubado que utiliza este producto?
Respuesta: Este producto adopta el proceso de jet grouting para la construcción. Para capas de suelo que son demasiado duras e impiden el avance directo, se utiliza una broca de tres alas para hacer los orificios previamente seguidos del proceso jet grouting o inyección de lechada de cemento.

Pregunta 5: ¿Cuál es el nivel de seguridad de este producto?
Respuesta: El coeficiente de carga estática del anclaje de fusión en caliente desmontable alcanza 96% que es casi la misma que la resistencia del cordón de acero. Además, satisfice las grandes pruebas de fatiga hasta en 2 millones de veces, y por tanto puede aplicarse en estructuras permanentes.

Pregunta 6: ¿Cómo es la velocidad de recuperación？
Respuesta: Al utilizar el equipo de recuperación automática completa, tomando como ejemplo 6 anclajes con longitud de 25 metros, un grupo formado por dos personas en línea de montaje puede completar la recuperación de 90 anclajes.

Pregunta 7: ¿Cuál es la tasa de recuperación del anclaje?
Respuesta: Normalmente, la tasa es mayor a 95%. Se pueden llevar a cabo estrategias para lograr una tasa de recuperación del 100%.

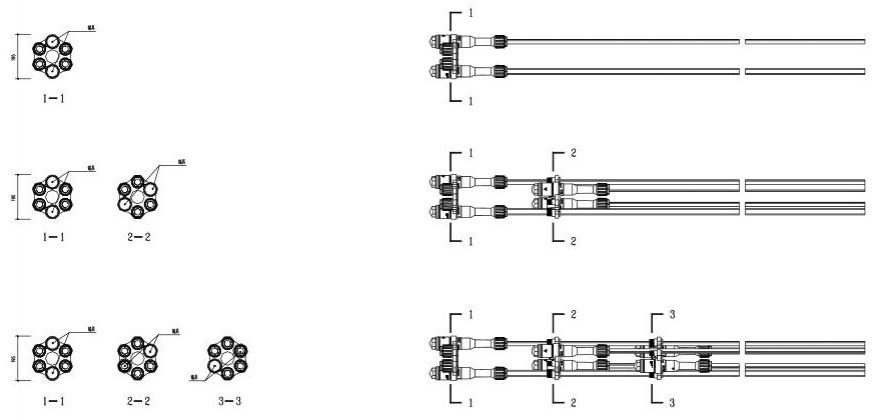

Pregunta 8: ¿Cuántas estructuras de cable puede formar este producto como máximo?
Respuesta: Utilizando este modelo, se pueden formar 6 cables como máximo donde el diámetro interno más grande del cuerpo de la barra de anclaje es 205mm.
