Anclaje al terreno permanente Serie YZI

La incorporación de un componente de medición de la fuerza en el anclaje al terreno serie YZI lo hace diferente de la serie YZ. La precisión del extensómetro convencional puede únicamente monitorear cada anclaje en general, mientras que con el anclaje al terreno permanente serie YZI puede inspeccionarse la fuerza interna de cada cordón de acero del anclaje. Por tanto, posee una precisión más alta y la distribución de la capacidad de carga de cada anclaje puede analizarse con base en las mediciones o lecturas. El extensómetro es a prueba de agua lo que permite al anclaje inteligente poseer gran precisión en las mediciones además de conferirle mayor durabilidad. En la actualidad, este tipo de anclaje inteligente puede producirse en un solo paso en la fábrica y su calidad en general está garantizada.

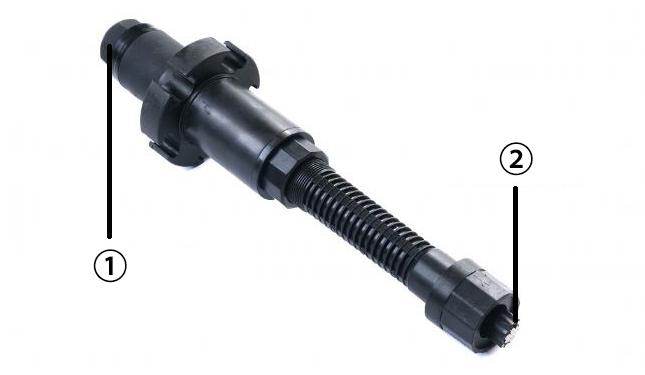

① Componente para la medición de fuerza incluido
② Transmisión de datos por cable

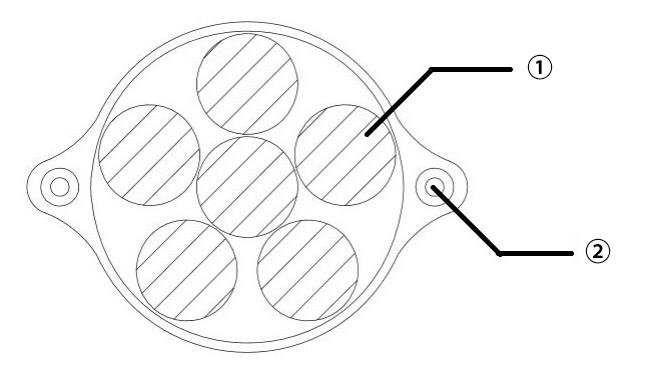

① Tendón de acero
② Cable

• Talud
• Estructuras para contrarrestar fuerzas de levantamiento
• Fijación de plataforma para soporte de puentes
• Túneles y fijación de otras construcciones permanentes

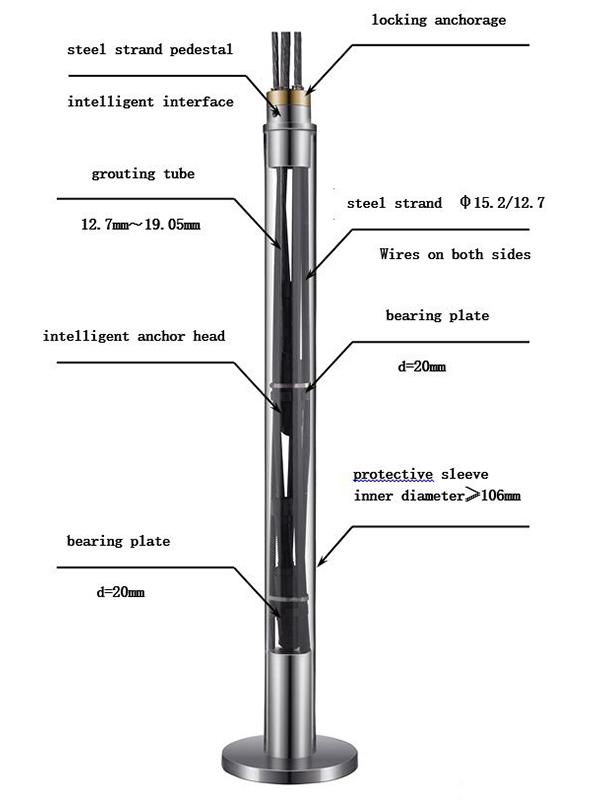

Parámetros
• Proceso de construcción: lechada por entubado
• Diámetro de la placa de soporte: 100mm
• Espesor de la placa de soporte: 20mm
• Tipo de función: permanente, medición de la fuerza interna en tiempo real
• Nivel de resistencia a la corrosión: nivel-Ⅰ, permite el uso en ambientes corrosivos
• Nivel de responsabilidad con el medio ambiente: PE ecológico, no contamina el agua del subsuelo
• Tipo de cable de acero indicado：Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 106 mm.
• Tubo indicado para lechada: ½ inch- ¾ inch

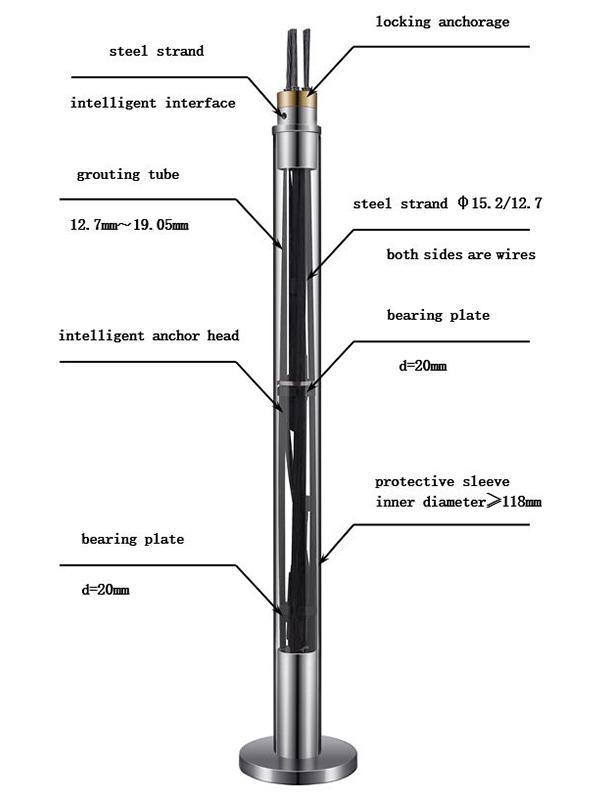

Parámetros
• Proceso de construcción: lechada por entubado
• Diámetro de la placa de soporte: 112mm
• Espesor de la placa de soporte: 20mm
• Tipo de función: permanente
• Nivel de Resistencia a la corrosión: nivel-Ⅰ, permite el uso en ambientes corrosivos
• Nivel de responsabilidad con el medio ambiente: PE ecológico, no contamina el agua del subsuelo
• Tipo de cable de acero indicado：Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 118mm.
• Tubo indicado para lechada: ½ inch- ¾ inch

Parámetros
• Proceso de construcción: lechada por entubado
• Diámetro de la placa de soporte: 135mm
• Espesor de la placa de soporte: 20mm
• Tipo de función: permanente
• Nivel de Resistencia a la corrosión: nivel-Ⅰ, permite el uso en ambientes corrosivos
• Nivel de responsabilidad con el medio ambiente: PE ecológico, no contamina el agua del subsuelo
• Tipo de cable de acero indicado: Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 141 mm.
• Tubo indicado para lechada: ½ inch- ¾ inch

• El anclaje permite monitorear en tiempo real su capacidad de carga, por lo tanto es más confiable. Además, tiene una precisión mayor a 95%.
• Medición in situ. Un dispositivo inalámbrico de datos, una computadora o un dispositivo móvil permiten a varias unidades de construcción llevar a cabo inspección conjunta en tiempo real.
• El producto posee calidad confiable y se fabrica en una unidad de producción unificada.
• Tres capas de estructura anti-corrosiva con núcleos de acero adoptan el proceso de moldeado por inyección, cordones de acero no adheridos hechos de acero de calidad nacional y la parte de conexión integrada con una cinta selladora que se expande al contacto con el agua

Pregunta 1: ¿La medición de fuerza inteligente de este producto registra información de cada anclaje?
Respuesta: La precisión de la medición inteligente de este anclaje puede incluso registrar información de cada cordón de acero.

Pregunta 2: ¿Cómo se vigila la medición de los datos?
Respuesta: La vigilancia en tiempo real puede llevarse a cabo a través de dispositivos móviles, computadoras y similares, ya que la información se transmite a los dispositivos vía transmisión inalámbrica después de su medición in situ.

Pregunta 3: ¿Cuántas estructuras de cable puede formar este producto como máximo?
Respuesta: Utilizando este modelo, se pueden formar 5 cables como máximo donde el diámetro interno más grande de la barra de anclaje es 100mm. Si usted desea incrementar la cantidad de cable, por favor consulte la combinación de anclaje de lechada. Más >>

Pregunta 4: ¿Este producto es respetuoso con el medio ambiente?
Respuesta: Los materiales utilizados por este anclaje consisten son acero, capas de recubrimiento de los cables de acero en PE y PE resistente. Todos estos materiales no causan ningún impacto negativo en el medio ambiente.

Pregunta 5: ¿Qué tan buena es la resistencia a la corrosión de este producto?
Respuesta: Es manejado por SSPC, tratamiento anti-corrosivo de nivel SP5.
