El proceso de jet grouting adopta principalmente un método improvisado de aspersión rotativa de alta presión para formar una sección de ensanchamiento de fondo mediante aspersión rotativa en la placa inferior del anclaje. Además, las placas de soporte se distribuyen en la sección de anclaje del ensanchamiento del fondo para realizar la dispersión de la tensión interna del anclaje. Así, la fuerza de extracción y su estabilidad son reforzadas lo cual hace posible el proceso de integración de perforación, anclaje y lechada (grouting). Asimismo, la eficiencia de trabajo puede mejorarse y el progreso acelerarse en gran medida.

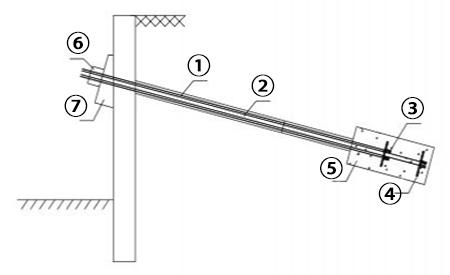

① Tendón no adherido con cable;
② Segmento libre;
③ Anclaje de fusión en caliente;
④ placa de soporte;
⑤ Sección de anclaje;
⑥ Anclaje;
⑦ Placa de base;

1. Posicionamiento del orificio de anclaje
Se mide la posición del orificio donde se colocará la barra de anclaje. Después, se verifica que la perforadora se encuentra en el lugar adecuado y ajustada en el ángulo diseñado para la barra de anclaje.

2. Avance de la sección de no anclaje

I. avance directo
La barra de anclaje se instala en la barra de perforación. Con la adopción de un orificio de entrada de agua, la presión del agua se controla en un rango de 5 a 15 MPa y la velocidad de impulsión se ajusta a la dureza de la capa de tierra, la barra de anclaje avanza a velocidad uniforme. De esta manera, el cuerpo de la barra de anclaje es incorporada mientras la barra de perforación avanza.

II. Avance de orificio pre-formado
Se adopta una broca de perforación de tres alas para perforar previamente.

III. Presión de ensanchado del fondo en la sección de anclaje con jet grouting
El ensanchado del fondo (underreaming) se lleva a cabo en la sección de anclaje con el uso de lechada (grouting). La presión a chorro debe ser mayor a 20Mpa con velocidad de avance de su boquilla a 10-15cm/min y velocidad rotacional controlada a 5-15r/min. La tasa de lechada de cemento es 1.0-1.2. El ensanchado al fondo de la sección de anclaje se completa en un paso.

IV. Extracción de la broca de perforación
