Anclaje de cable desmontable desmontable Serie RZI

El anclaje de cable desmontable serie RZI combina la medición de la fuerza interna en tiempo real y la función de recuperación. Se utiliza principalmente en fosos de cimentación a gran escala y taludes lo que permite recuperar el anclaje y la medición en tiempo real para garantizar la seguridad. El extensómetro se localiza en la punta de la sección de anclaje que se encuentra envuelta en el relleno. Comparado con el anclaje convencional, este anclaje está equipado con un extensómetro a prueba de agua lo que permite al anclaje inteligente tener mayor duración y poseer una gran precisión en la medición de fuerza. La propiedad de recuperación resuelve efectivamente el problema de excesos de tendón de acero en el suelo. Tradicionalmente, los restos de tendones permanecen en la capa de suelo lo que da por resultado desperdicio de materiales, contaminación del suelo y crea más obstáculos en el suelo lo que incrementa la dificultad en el futuro desarrollo del espacio subterráneo circundante. Asimismo, se deben pagar costos mayores para retirar estos obstáculos. Sin embargo, con el uso de la tecnología de fusión en caliente desmontable, todos los tendones pueden removerse o recuperarse después de que el proyecto de apuntalamiento sea completado.

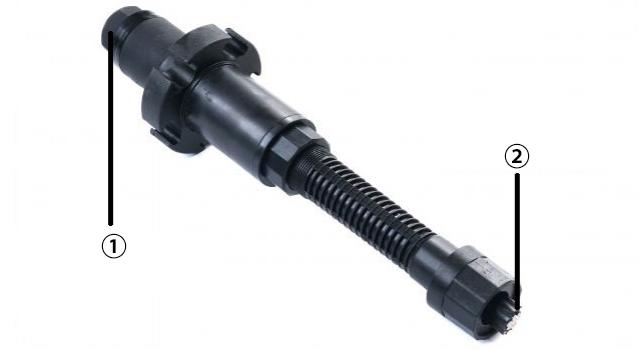

① Componente de medición de fuerza incluido
② Transmisión de datos por cable

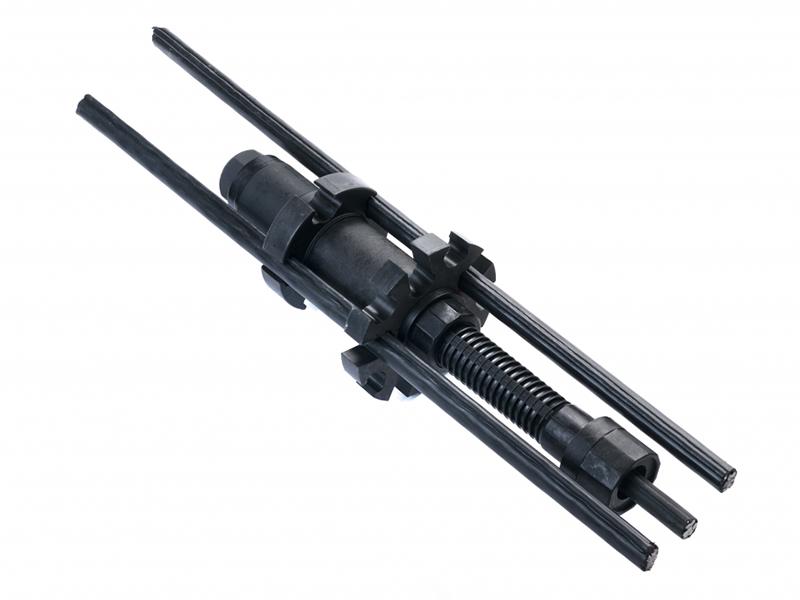

① Cordón de acero
② Cable

• Talud
• Talud temporal
• Estructura para contrarrestar las fuerzas de levantamiento
• Fijación de plataforma de soporte de puente

Parámetros
• Proceso de construcción: lechada por entubado
• Diámetro de la placa de soporte: 100mm
• Espesor de la placa de soporte: 20mm
• Tipo de función: fusión en caliente desmontable, medición de fuerza interna en tiempo real
• Nivel de responsabilidad con el medio ambiente: PE ecológico, no contamina el agua del subsuelo
• Tipo de cordón de acero indicado：Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 106 mm.
• Tubo indicado para lechada: ½ inch- ¾ inch

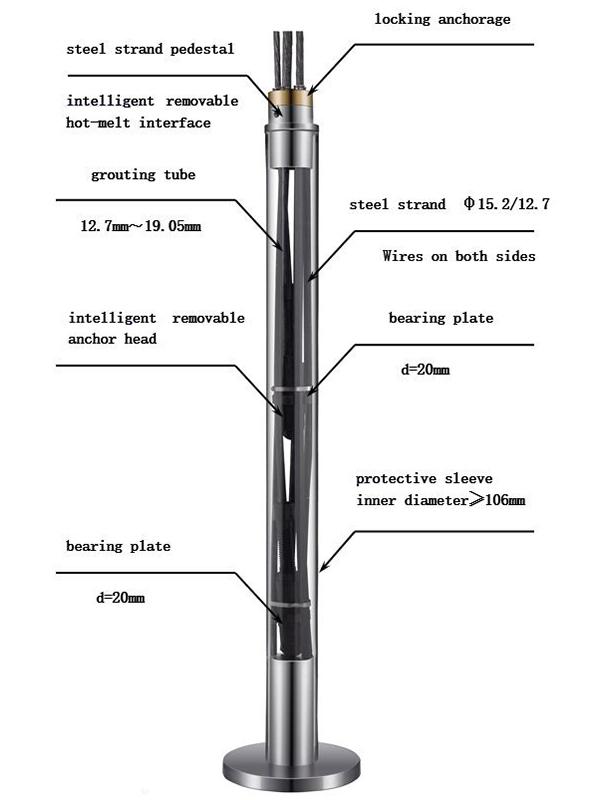

Parámetros
• Proceso de construcción: lechada por entubado
• Diámetro de la placa de soporte: 112mm
• Espesor de la placa de soporte: 20mm
• Tipo de función: fusión en caliente desmontable, medición de fuerza interna en tiempo real
• Nivel de responsabilidad con el medio ambiente: PE ecológico, no contamina el agua del subsuelo
• Tipo de cordón de acero indicado：Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 106.
• Tubo indicado para lechada: ½ inch- ¾ inch

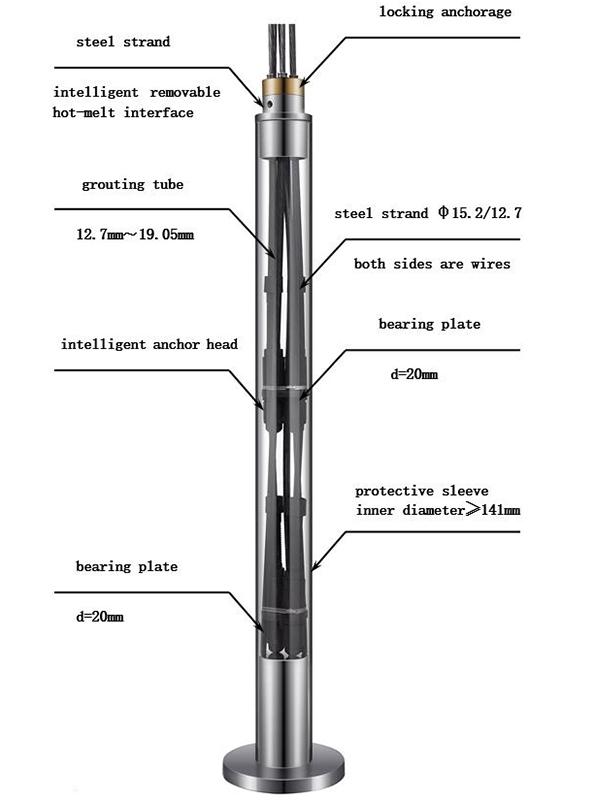

Parámetros
• Proceso de construcción: lechada por entubado
• Diámetro de la placa de soporte: 100mm
• Espesor de la placa de soporte: 20mm
• Tipo de función: fusión en caliente desmontable, medición de fuerza interna en tiempo real
• Nivel de responsabilidad con el medio ambiente: PE ecológico, no contamina el agua del subsuelo
• Tipo de cordón de acero indicado：Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 141 mm.
• Tubo indicado para lechada: ½ inch- ¾ inch

• Permite monitorear la capacidad de carga del anclaje en tiempo real. Puede monitorear la fuerza interna de cada cordón de acero en el anclaje, por lo tanto, posee mayor precisión.
• El anclaje desmontable es indicado para uso en proyectos de construcción temporales.
• Permite combinaciones múltiples y así permite la formación de estructura de tensión dispersiva.
• Es manejado por SSPC, tratamiento anti-corrosivo de nivel SP5.

Pregunta 1: ¿La medición de fuerza inteligente de este producto registra información de cada anclaje?
Respuesta: La precisión de la medición inteligente de este anclaje puede incluso registrar información de cada cordón de acero.

Pregunta 2: ¿Cómo se vigila la medición de los datos?
Respuesta: La vigilancia en tiempo real puede llevarse a cabo a través de dispositivos móviles, computadoras y similares, ya que la información se transmite a los dispositivos vía transmisión inalámbrica después de su medición in situ.

Pregunta 3: ¿Cuál es el nivel de seguridad de este producto?
Respuesta: El coeficiente de carga estática del anclaje de fusión en caliente desmontable alcanza 96% que es casi la misma que la resistencia del cordón de acero. Además, satisfice las grandes pruebas de fatiga hasta 2 millones de veces, y por tanto puede aplicarse en estructuras permanentes. Es poco frecuente que todos los anclajes del mundo cumplan con este requerimiento.

Pregunta 4: ¿Cómo es la velocidad de recuperación？
Respuesta: Al utilizar el equipo de recuperación automática completa, tomando como ejemplo 6 anclajes con longitud de 25 metros, un grupo formado por dos personas en línea de montaje puede completar la recuperación de 90 anclajes.

Pregunta 5: ¿Cuál es la tasa de recuperación del anclaje?
Respuesta: Normalmente, la tasa es mayor a 95%. Se pueden llevar a cabo estrategias para lograr una tasa de recuperación del 100%.

Pregunta 6: ¿Cuántas estructuras de cable puede formar este producto como máximo?
Respuesta: Utilizando este modelo, se pueden formar 5 cables como máximo donde el diámetro interno más grande de la barra de anclaje es 100mm. Si usted desea incrementar la cantidad de cable, por favor consulte la combinación de anclaje de lechada. Más >>
