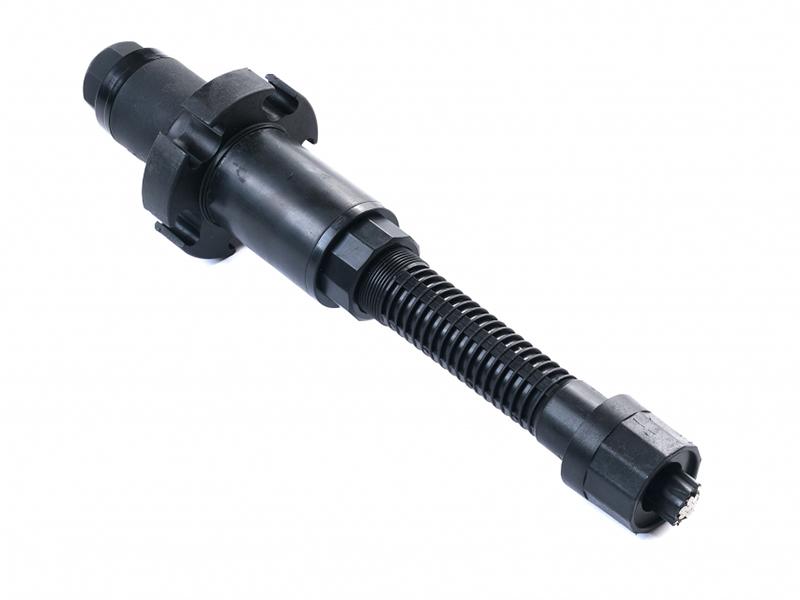

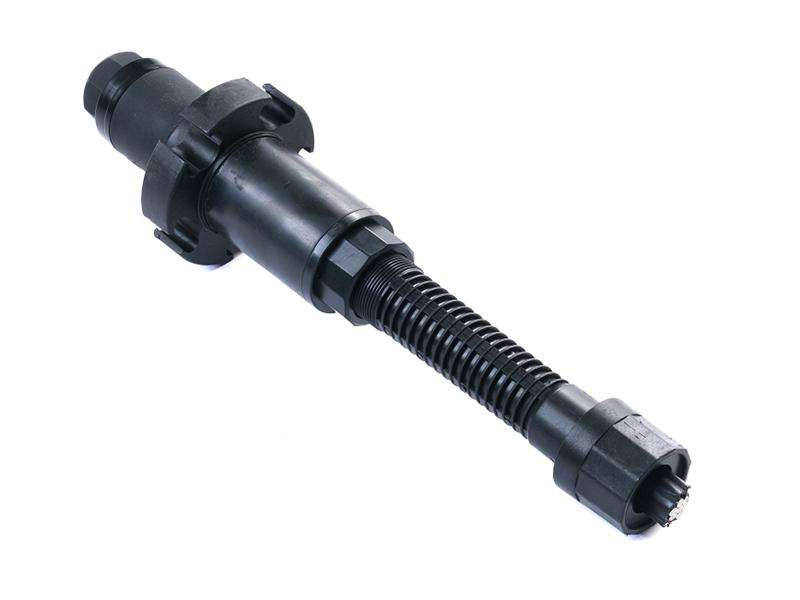

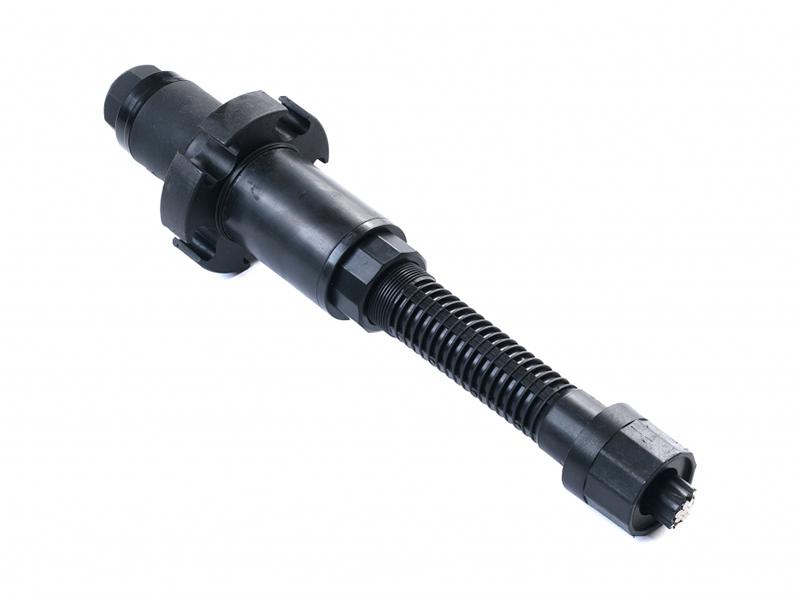

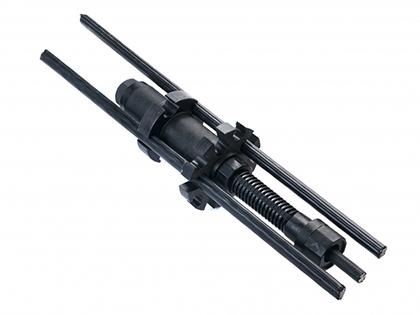

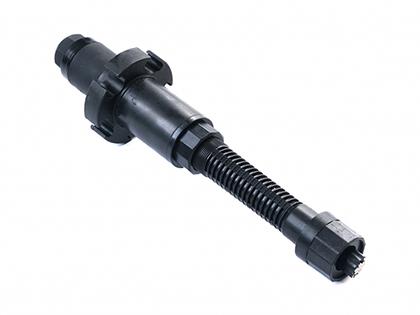

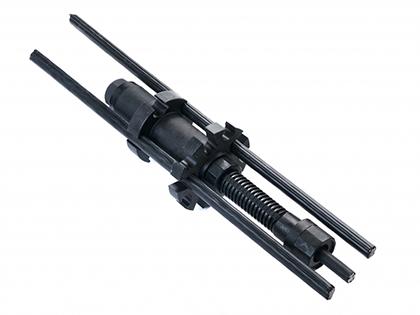

Sistema de anclaje de cable montado

La combinación de 5 cordones de acero como máximo en el anclaje de tipo grouting donde el diámetro interno más grande es de 135mm. Si se requieren más cordones de acero se puede llevar a cabo el alargamiento adecuado en los orificios del anclaje. En NENGGONG hemos diseñado una combinación de anclaje y placas de sujeción para que el número máximo de cables de acero sea de 18, y con ello satisfacer a nuestros clientes. Además, somos capaces de fabricar el anclaje en modelo de fusión en caliente desmontable, modelo permanente o modelo inteligente de acuerdo a nuestros clientes.

• Talud
• Estructuras para contrarrestar fuerzas de levantameinto
• Fijación de plataforma para soporte de puentes
• Túneles y fijación de otras construcciones permanentes

Parámetros
• Proceso de construcción: lechada por entubado

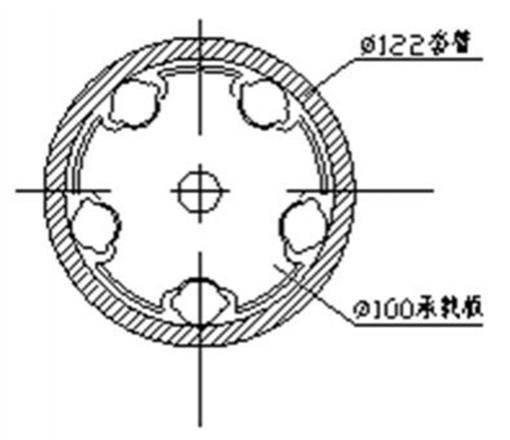

• Diámetro de la placa de soporte: 100mm
• Diámetro de la placa attaching bearing plate: 135mm
• Espesor de la placa de soporte: 20mm
• Máximo número de combinación de cables: 15
• Tipo de cable de acero indicado：Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 106 mm.
• Tubo indicado para lechada: ½ inch- ¾ inch
• Función: puede fabricarse en modelo de fusión en caliente desmontable, modelo inteligente, modelo permanente o en otras combinaciones.

Parámetros
• Proceso de construcción: lechada por entubado
• Diámetro de la placa de soporte: 112mm
• Diámetro de la placa attaching bearing plate: 135mm
• Espesor de la placa de soporte: 20mm
• Máximo número de combinación de cables: 15
• Tipo de cable de acero indicado：Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 168 mm.
• Tubo indicado para lechada: ½ inch- ¾ inch
• Función: puede fabricarse en modelo de fusión en caliente desmontable, modelo inteligente, modelo permanente o en otras combinaciones.

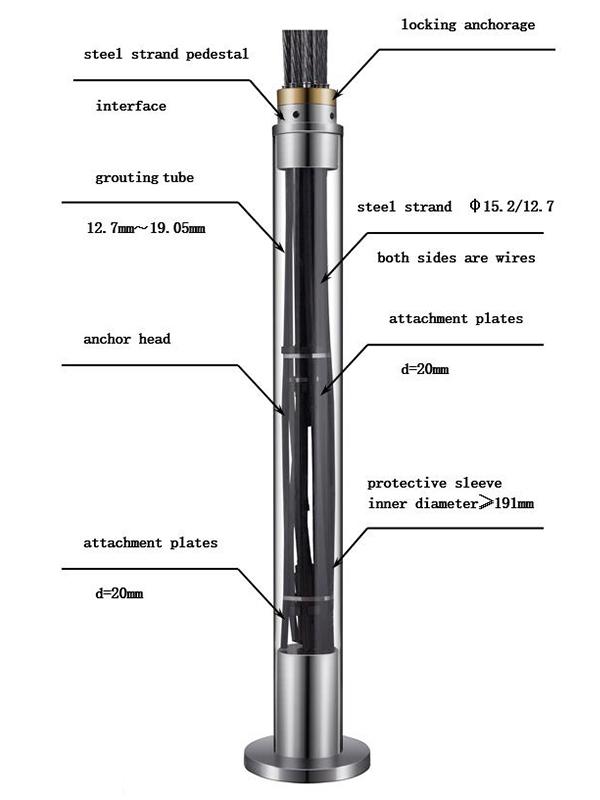

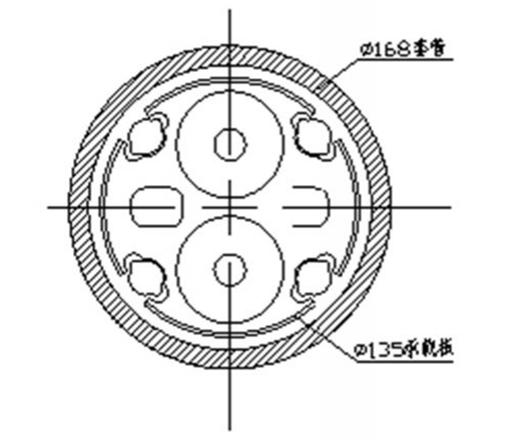

Parámetros
• Proceso de construcción: lechada por entubado

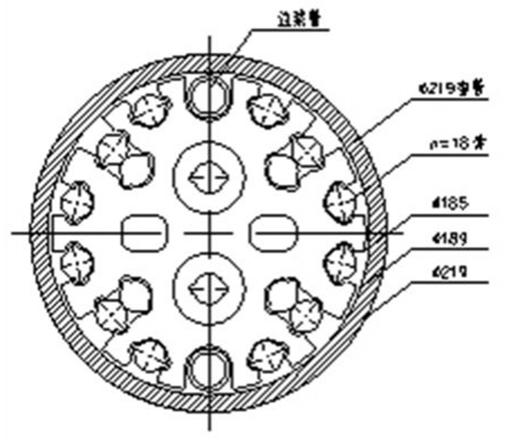

• Diámetro de la placa de soporte: 135mm
• Diámetro de la placa attaching bearing plate: 185mm
• Espesor de la placa de soporte: 20mm
• Máximo número de combinación de cables: 18
• Tipo de cable de acero indicado：Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 191mm.
• Tubo indicado para lechada: ½ inch- ¾ inch
• Función: puede fabricarse en modelo de fusión en caliente desmontable, modelo inteligente, modelo permanente o en otras combinaciones.
