Proyecto de soporte de foso de cimentación
Año: 2014-2015
Anclaje utilizado:Anclaje al terreno pretensado temporal
Descripción general del proyecto

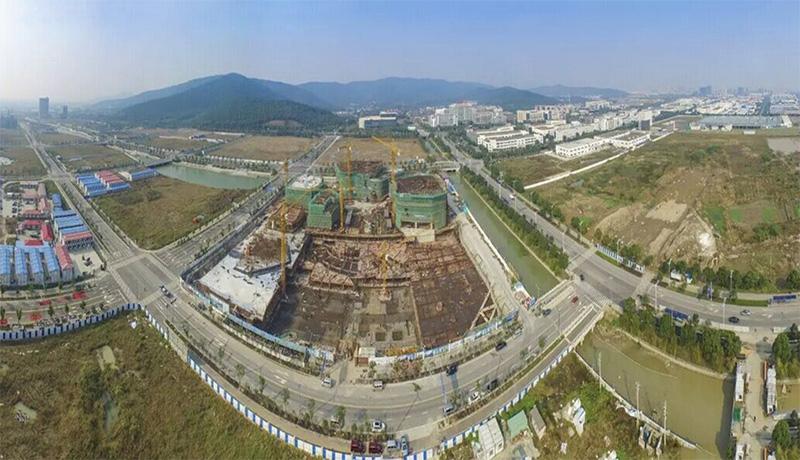

El proyecto Suzhou Taihu Golden Port Commercial Integrated tiene un sitio cuya área total es de 31000 metros cuadrados y con una ocupación de edificación 170000 metros cuadrados que incluyen dos torres de 22 niveles, 8 podios de 2 a 3 niveles y dos sótanos. El lugar del proyecto está rodeado de calles municipales. Entre las calles norte y este hay un canal de río. Además, los muros de la cimentación de la fosa se encuentran cerca de la línea limítrofe y esto es un factor limitante para los trabajos de construcción. La cimentación del suelo en el sitio del proyecto se compone principalmente de rellenos diversos, arcilla limosa, es especial una mezcla de arcilla limosa y sedimentos.
El área total del foso de cimentación es de alrededor de 31000 metros cuadrados en forma rectangular. La distancia más larga entre los lados este y oeste es de alrededor de 169.4 metros mientras que la distancia entre los extremos norte y sur es de 197.9. La profundidad de excavación de la parte norte es 9.35-10.85 metros mientras que la profundidad de excavación en el lado oeste es 9.60-10.35 metros. El apuntalamiento del foso utiliza pilote barrenado integrado con estructura de soporte de anclaje de fusión en caliente pretensado, mientras que sus esquinas adoptan pilotes barrenados integrados con estructura de soporte de concreto. La esquina de concreto reforzado adopta una columna temporal de acero como miembro vertical de soporte, y el anclaje intermedio es de dispersión de presión compresiva de ensanchamiento de fondo de fusión en caliente desmontable. El anclaje de dispersión de presión compresiva de ensanchamiento de fondo de fusión en caliente desmontable tiene una sección de anclaje de 3 metros de longitud que utiliza una cabeza de expansión de alta presión a chorro. Asimismo, cuenta con una unidad de 3 portadores integrados, el espaciado entre los portadores es de 1m y están equipados con 6 tendones de acero no adheridos de Φ15.2. La capacidad de soporte final es de 760KN, 800KN respectivamente.

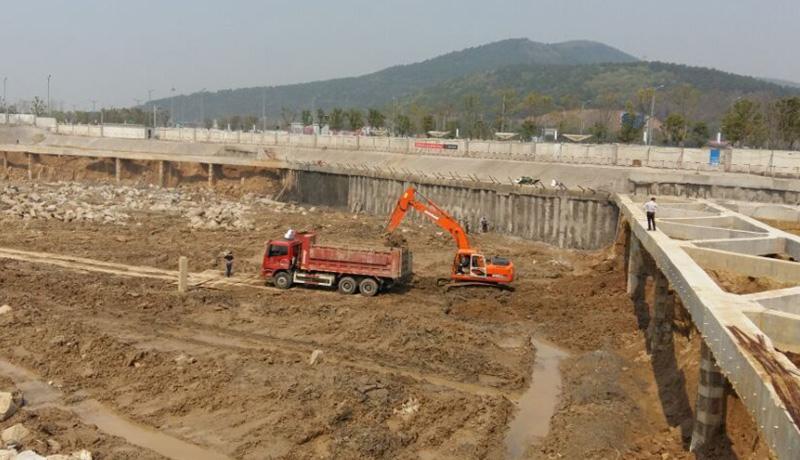

El proyecto del foso de cimentación comenzó a fines de 2014 y se logró excavar a fondo en Mayo de 2015 como se muestra en las figuras 6-12. El anclaje de construcción adopta un anclaje de dispersión de tensión compresiva de ensanchado de fondo por jet grouting el cual es bastante práctico y rápido ya que se construye en un solo paso. El jet grouting rotativo adopta una velocidad de rotación específica y control de la profundidad de penetración, a la vez que el anclaje tiene una dispersión suave. La inspección se llevó a cabo con una muestra de 16 anclajes escogidos aleatoriamente y cada uno de ellos cumplió absolutamente con los requerimientos (con capacidad de 760KN, 800KN respectivamente). Al final de proyecto, la tasa de recuperación alcanzó 96.7% mientras que la tasa normal de recuperación es de 95.5%. El resto se recupera a través de gran tonelaje.
En el proyecto de soporte de foso de cimentación integrado de Suzhou Taihu Golden Port Commercial se utilizó anclaje de dispersión de tensión compresiva de ensanchamiento de fondo por jet grouting de acuerdo a las características del proyecto, logrando excelentes resultados. De acuerdo al estudio, la adopción de pilote barrenado + anclaje de fusión en caliente desmontable como el esquema de apuntalamiento ahorró hasta 10 millones de yuanes en costos de construcción y acortó el periodo de construcción 6 meses, en comparación con el esquema de apuntalamiento de pilote barrenado + concreto reforzado. Más aún, el polvo, ruido y contaminación de residuos sólidos fueron de mínimo impacto, dando como resultado, el mejoramiento de la confiabilidad y seguridad del soporte.
