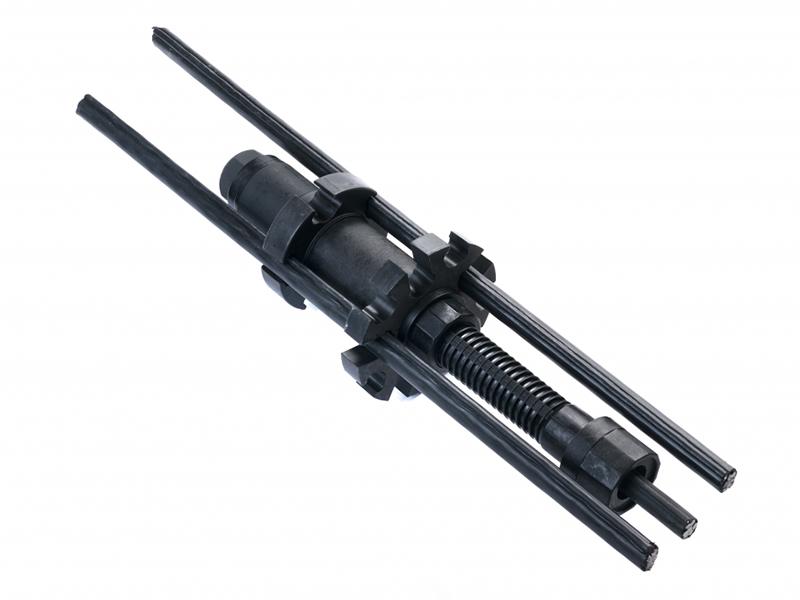

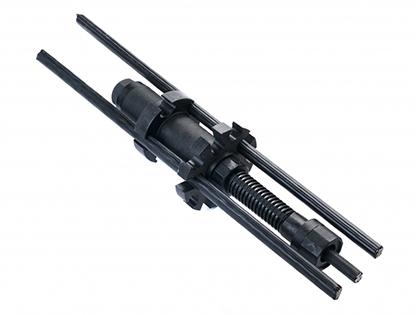

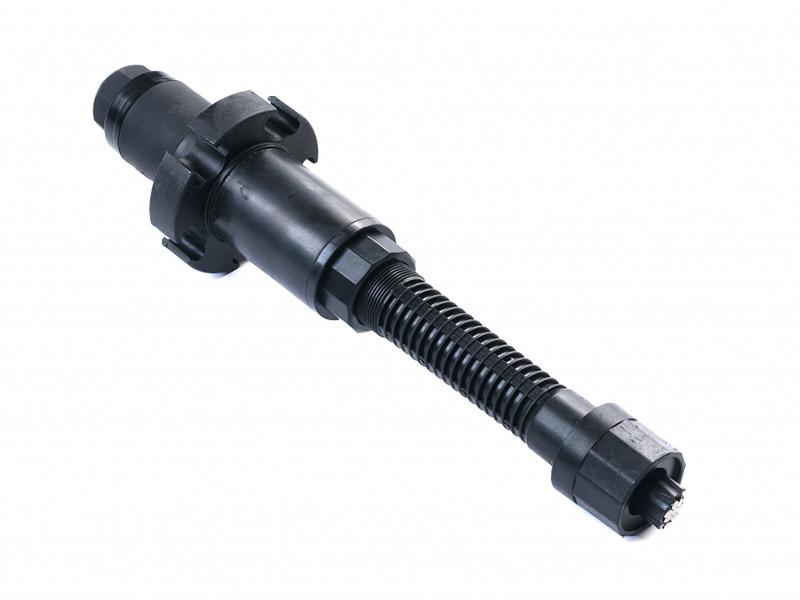

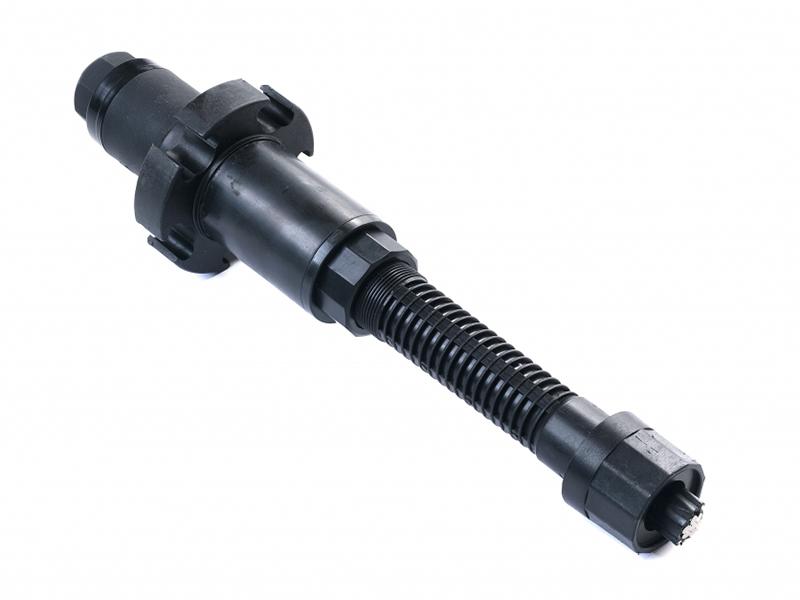

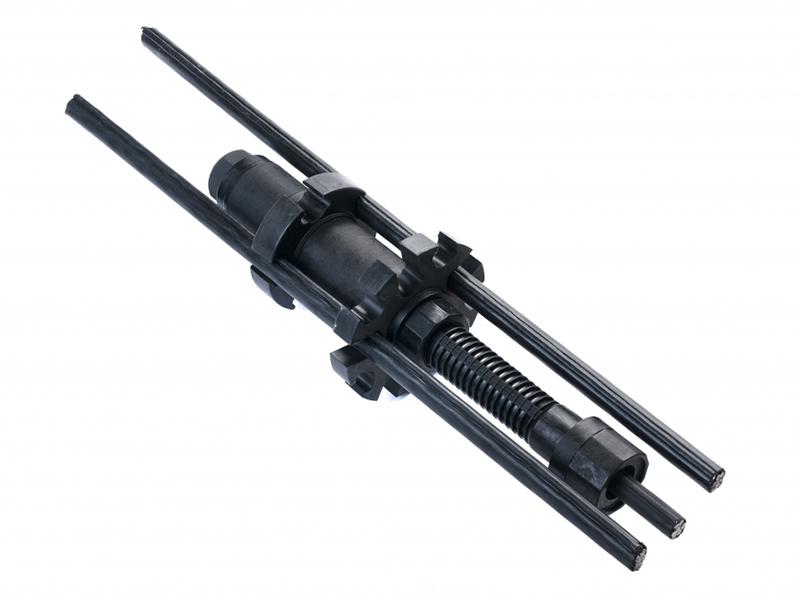

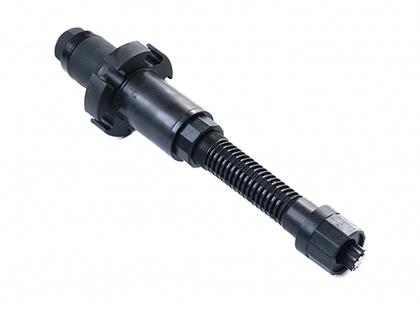

Anclaje de cable temporal desmontable Serie RZ

La implementación de la tecnología de fusión en caliente desmontable y el equipo de recuperación automática en el anclaje de cable temporal desmontable serie RZ lo diferencian del anclaje al terreno temporal serie YZ. Todos los tendones pueden extraerse y recuperarse una vez que el trabajo de apuntalamiento sea completado. Claramente, esto ayuda a reducir el número de materiales utilizados y protege el suelo al mismo tiempo, brindando un ambiente ecológico de construcción para lo espacio subterráneo adyacente, resolviendo efectivamente el problema de sobras de residuo de tendón de acero en el suelo. Si bien el anclaje es utilizado principalmente en proyectos de apuntalamiento temporal, sus desempeños de carga estática de anclaje, carga cíclica y fatiga tienen la calidad equivalente del anclaje permanente. La recuperación automática del equipo se requiere durante el proceso de recuperación y puede hacerse al instalar el anclaje en el equipo, los cordones de acero se desmontarán automáticamente. Esto ayuda a evitar los problemas de seguridad si el proceso de recuperación se lleva a cabo manualmente y se pueden reducir costos de mano de obra.

• Foso de cimentación
• Talud temporal
• Estructura para contrarrestar las fuerzas de levantamiento
• Fijación de plataforma de soporte de puente

Parámetros

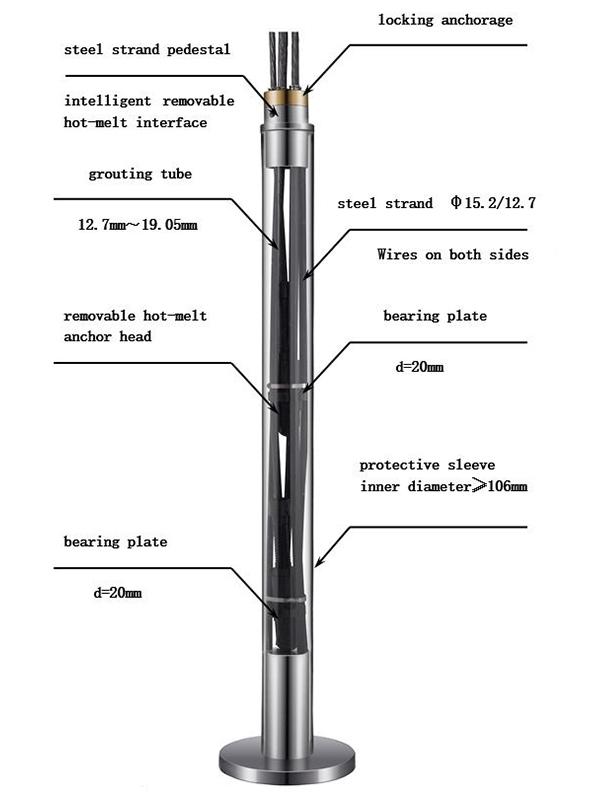

• Proceso de construcción: lechada por entubado
• Diámetro de la placa de soporte: 100mm
• Espesor de la placa de soporte: 20mm
• Tipo de función: fusión en caliente desmontable
• Nivel de responsabilidad con el medio ambiente: PE ecológico, no contamina el agua del subsuelo
• Tipo de cable de acero indicado：Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 106 mm.
• Tubo indicado para lechada: ½ inch- ¾ inch

Parámetros

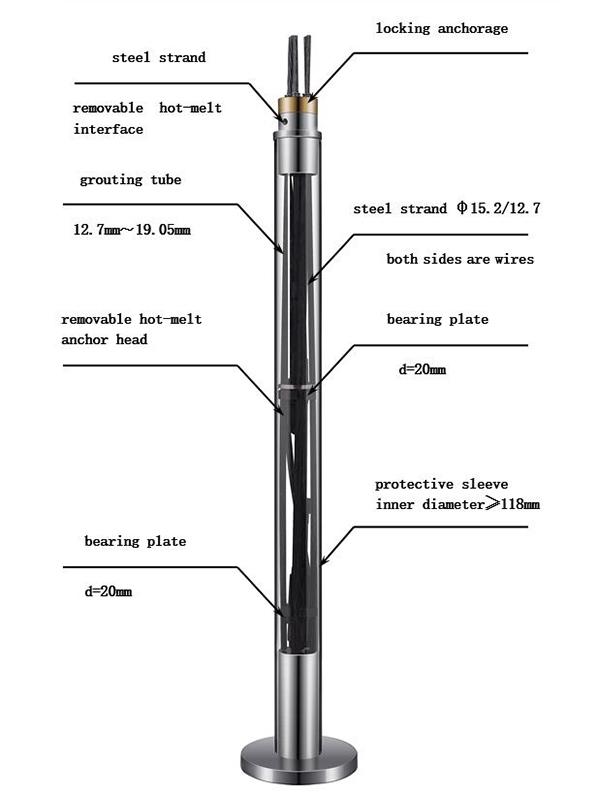

• Proceso de construcción: lechada por entubado
• Diámetro de la placa de soporte: 112mm
• Espesor de la placa de soporte: 20mm
• Tipo de función: fusión en caliente desmontable
• Nivel de responsabilidad con el medio ambiente: PE ecológico, no contamina el agua del subsuelo
• Tipo de cable de acero indicado：Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 141mm.
• Tubo indicado para lechada: ½ inch- ¾ inch

Parámetros
• Proceso de construcción: lechada por entubado
• Diámetro de la placa de soporte: 135mm
• Espesor de la placa de soporte: 20mm
• Tipo de función: fusión en caliente desmontable
• Nivel de responsabilidad con el medio ambiente: PE ecológico, no contamina el agua del subsuelo
• Tipo de cable de acero indicado：Φ15.2/Φ12.7
• Téngase en cuenta el modelo de entubado: diámetro interno mayor a 141mm.
• Tubo indicado para lechada: ½ inch- ¾ inch

• El anclaje desmontable es indicado para uso en proyectos de construcción temporales
• Permite múltiples funciones y por ende forma estructuras de dispersión de tensión
• Es manejado por SSPC, tratamiento anti-corrosivo de nivel SP5.
• Tres capas de estructura anti-corrosiva con núcleos de acero adoptan el proceso de moldeado por inyección, cordones de acero no adheridos hechos de acero de calidad nacional y la parte de conexión integrada con una cinta selladora que se expande al contacto con el agua

Pregunta 1: ¿Cuál es el nivel de seguridad de este producto?
Respuesta: El coeficiente de carga estática del anclaje de fusión en caliente desmontable alcanza 96% que es casi la misma que la resistencia del cardón de acero. Además, satisfice las grandes pruebas de fatiga hasta 2 millones de veces, y por tanto puede aplicarse en estructuras permanentes. Es poco frecuente que todos los anclajes del mundo cumplan con este requerimiento.

Pregunta 2: ¿Cómo es la velocidad de recuperación？
Respuesta: Al utilizar el equipo de recuperación automática completa, tomando como ejemplo 6 anclajes con longitud de 25 metros, un grupo formado por dos personas en línea de montaje puede completar la recuperación de 90 anclajes.

Pregunta 3: ¿Cuál es la tasa de recuperación del anclaje?
Respuesta: Normalmente, la tasa es mayor a 95%. Se pueden llevar a cabo estrategias para lograr una tasa de recuperación del 100%.

Pregunta 4: ¿Cuántas estructuras de cable puede formar este producto como máximo?
Respuesta: Utilizando este modelo, se pueden formar 5 cables como máximo donde el diámetro interno más grande de la barra de anclaje es 100mm. Si usted desea incrementar la cantidad de cable, por favor consulte la combinación de anclaje de lechada.

Pregunta 5: ¿Qué es el diseño de presión de compresión?
Respuesta: Utilizando este modelo, se pueden formar 5 cables como máximo donde el diámetro interno más grande de la barra de anclaje es 100mm. Si usted desea incrementar la cantidad de cable, por favor consulte la combinación de anclaje de lechada. Más >>

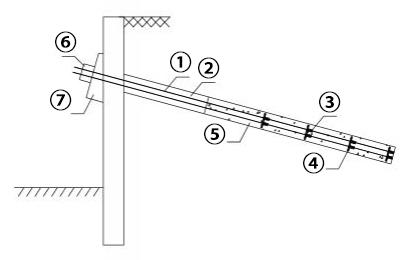

① Tendón no adherido con cable;
② Segmento libre;
③ Anclaje de fusión en caliente;
④ Placa de soporte;
⑤ Sección de anclaje;
⑥ Anclaje;
⑦ Placa de base
